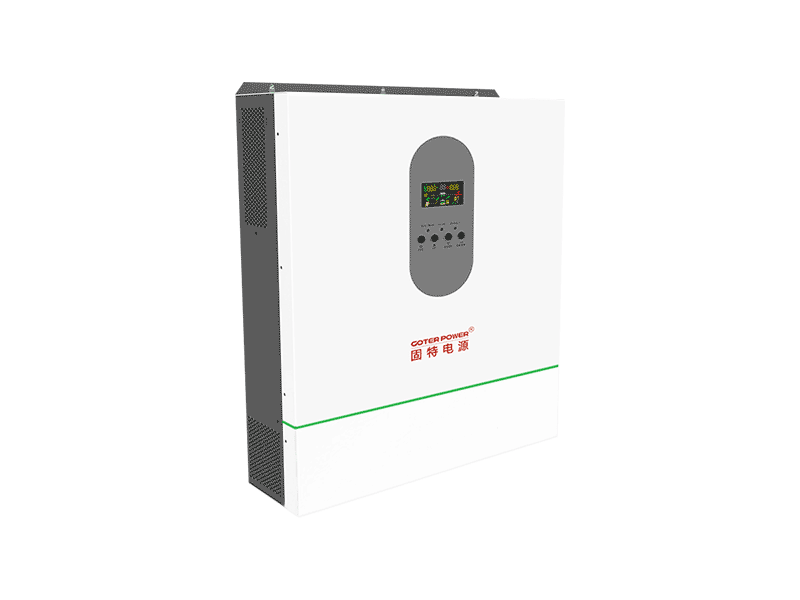

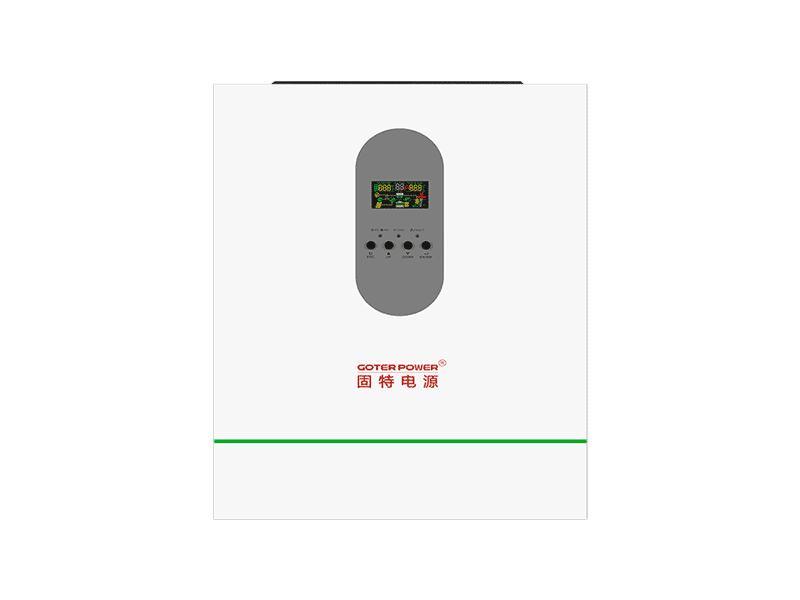

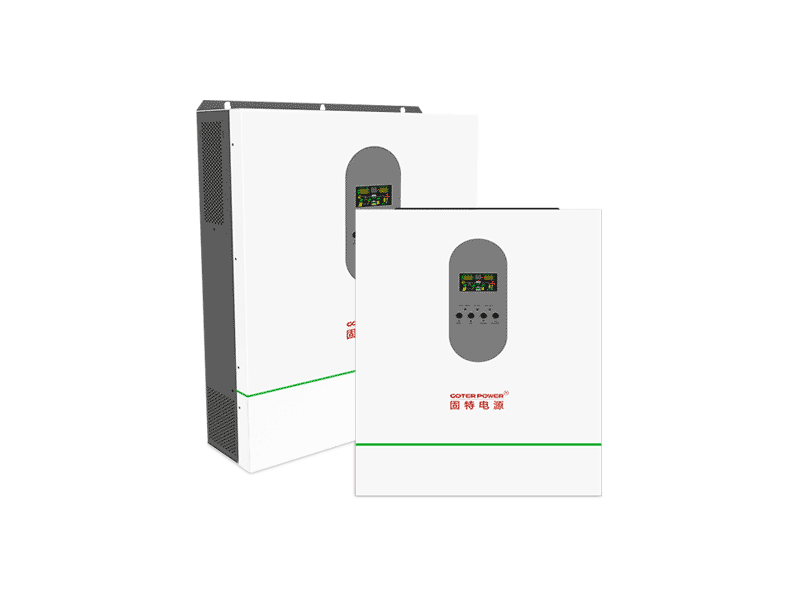

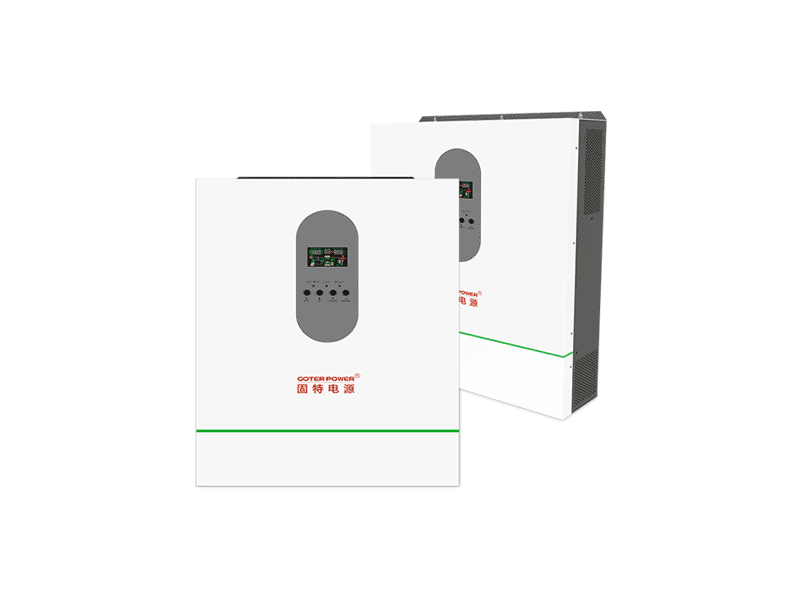

逆變器是一種用于將直流電源轉換為交流電源的設備,廣泛應用于離網太陽能發電系統中,它通過高頻開關技術,實現高效能和輕便設計,通常體積小、重量輕,該逆變器能夠有效提高能量轉換效率,支持多種負載,同時具備過載、短路和過熱保護功能,確保系統的安全穩定運行,適合偏遠地區及應急電源需求,逐漸成為綠色能源解決方案的重要組成部分。
1、高效能:高頻逆變器通常具有較高的能量轉換效率,能夠最大限度地減少能量損耗。
2、體積小、重量輕:由于高頻變壓器的使用,逆變器的體積和重量通常比低頻逆變器小,便于安裝和移動。
3、啟動能力強:高頻離網逆變器能夠啟動高功率的電器,如電動機和冰箱,適應負載變化。
4、多種輸出波形:許多高頻逆變器提供正弦波輸出,確保對各種電器的兼容性,減少電器損壞的風險。
5、過載保護:大多數高頻逆變器內置過載和短路保護功能,確保系統安全運行。
6、可編程控制:一些高頻逆變器支持通過軟件進行配置,用戶可以根據需要調整參數。
7、智能監控:許多高頻離網逆變器配備了監控功能,可以實時顯示電池狀態、負載情況和能量生產情況。
8、適應性強:能夠適應不同的直流輸入電壓,適合多種類型的電池系統,包括鉛酸電池和鋰電池
1、太陽能發電系統:廣泛應用于家庭或商業的太陽能光伏系統中,將太陽能電池板產生的直流電轉換為交流電供給負載使用
2、風力發電系統:在離網風力發電中,將風力發電機產生的直流電轉換為交流電,滿足小型電網或孤立區域的電力需求
3、移動房車和船舶:用于房車、游艇等移動設備,提供可靠的交流電源,支持照明、家電和其他設備的使用
4、偏遠地區供電:在沒有電網接入的偏遠地區,結合太陽能或風能,為當?shù)鼐用裉峁┓€(wěn)定的電力供應
5、應急備用電源:作為應急電源系統的一部分,在停電時為關鍵設備(如冰箱、照明燈具等)提供備用電
6、農業設施:在農場或溫室中,離網逆變器可用于供電灌溉系統、溫控設備和其他農業機械
7、通信基站:為偏遠地區的通信設備提供穩定電力,確保通訊設備的持續運行
8、小型工業和商用設備:用于小型工廠、商鋪等場所,支持設備的正常運轉,減少對傳統電網的依賴

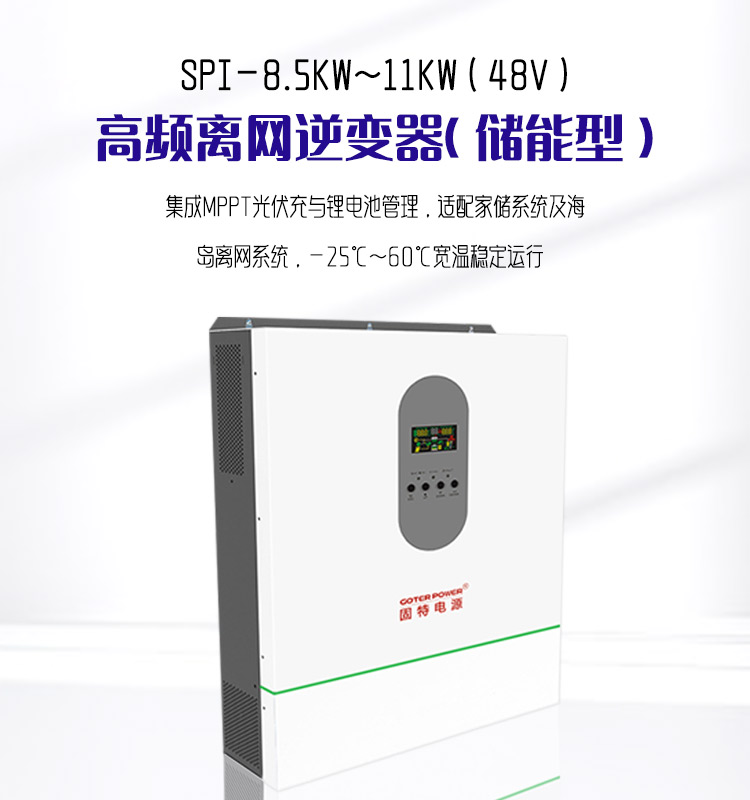

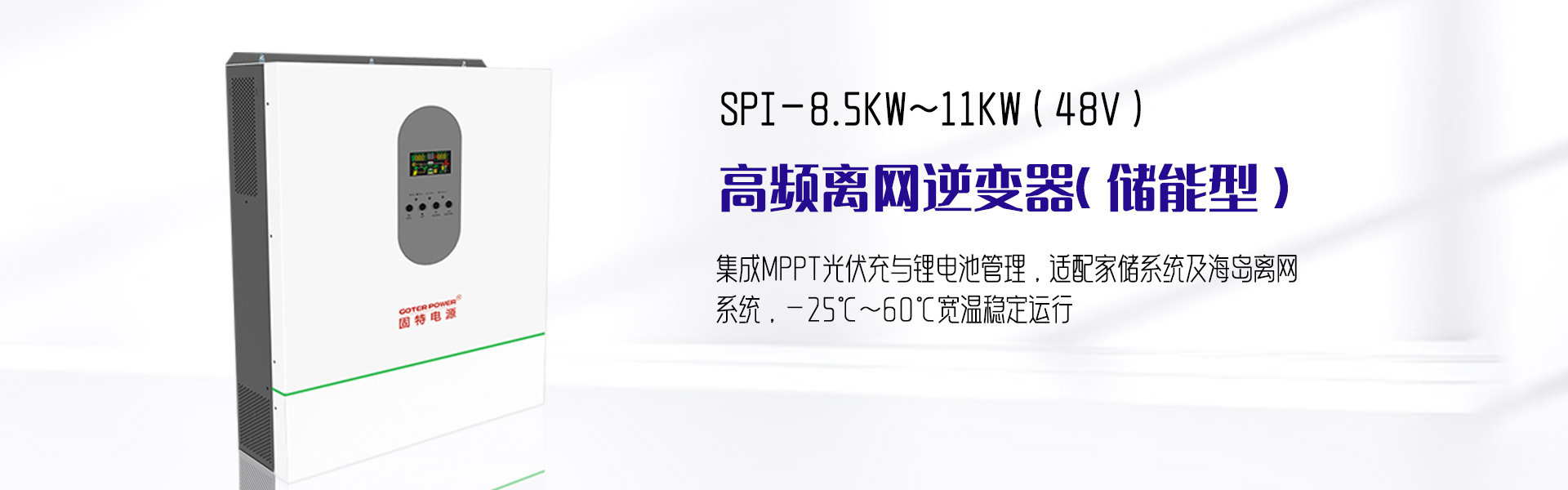

型號 | 功率 | 尺寸(寬*深*高)mm | 參考重量 |
SPI-8.5K-48V | 8.5KW | 500*148*570 | 15.7 |
SPI-10.2K-48V | 10.2KW | 500*148*570 | 19.2 |
SPI-11K-48V | 11KW | 500*148*570 | 19.3 |
型號 | SPI-8.5KW-48V | SPI-10.2KW-48V | SPI-11KW-48V | |
輸入 | 輸入制式 | L+N+PE | ||
額定輸入電壓 | 220/230/240VAC | |||
電壓范圍 | 90-280VAC±3V(正常模式)170-280VAC±3V(UPS模式) | |||
輸入頻率 | 50/60Hz自適應 | |||
輸出 | 輸出額定功率 | 8500W | 10200W | 11000W |
輸出電壓 | 220/230/240VAC±5% | |||
輸出頻率 | 50/60Hz±0.1% | |||
逆變下輸出波形 | 純正弦波 | |||
切換時間 | 計算機設備10ms,家用電器20ms | |||
過載能力 | 電池模式:21s@105%~150%Load 1ls@150%~200%Load400ms@>200%Load | |||
并網運行 | 輸出電壓 | 220/230/240VAC | ||
饋入電網電壓范圍 | 195-253VA | |||
饋入電網頻率范圍 | 49-51±1Hz/59-61±1Hz | |||
標稱輸出電流 | 34.7A | 46.3A | 47.8A | |
功率因數范圍 | >0.99 | |||
最大轉換效率 | 98% | |||
電池 | 額定電壓 | 48VDC | ||
恒壓充電電壓 | 56.4VDC | |||
浮充充電電壓 | 54VDC | |||
充電器 | PV充電方式 | MPPT*2 | MPPT*2 | MPPT*2 |
PV最大輸入功率 | 11900W | 14280W | 22000W | |
追蹤范圍 | 90-500VDC | 90-500VDC | 90-500VDC | |
最佳Vmp工作范圍 | 300-400VDC | |||
最大PV輸入電壓 | 500VDC | |||
最大PV輸入電流 | 18A/18A | 18A/18A | 18A/18A | |
最大PV充電 電流 | 150A | 150A | 150A | |
最大市電充電電流 | 120A | 150A | 150A | |
最大充電電流 | 150A | 150A | 150A | |
顯示 | LCD | 可顯示運行模式/負載/輸入/輸出等 | ||
接口 | RS232 | 5PiN/Pitch2.54mm,波特率Baud Rate 2400 | ||
擴展插槽通訊接口 | 2x5PIN/Pitch2.54mm,鋰電池BMS通信卡、WIFI卡、干接點卡等 | |||
并機接口 | 并機(網)功能 | |||
環境參數 | 運行環境濕度 | -10℃~50℃ | ||
儲存溫度 | -10℃~60℃ | |||
海拔高度 | 海拔高度不超過1000m,1000m以上降額,最高4000m | |||
運行環境溫度 | 20%~90%無凝露 | |||
噪音 | ≤50db | |||
物理參數 | 深*寬*高D*W*H(mm) | 570*500*148mm |
